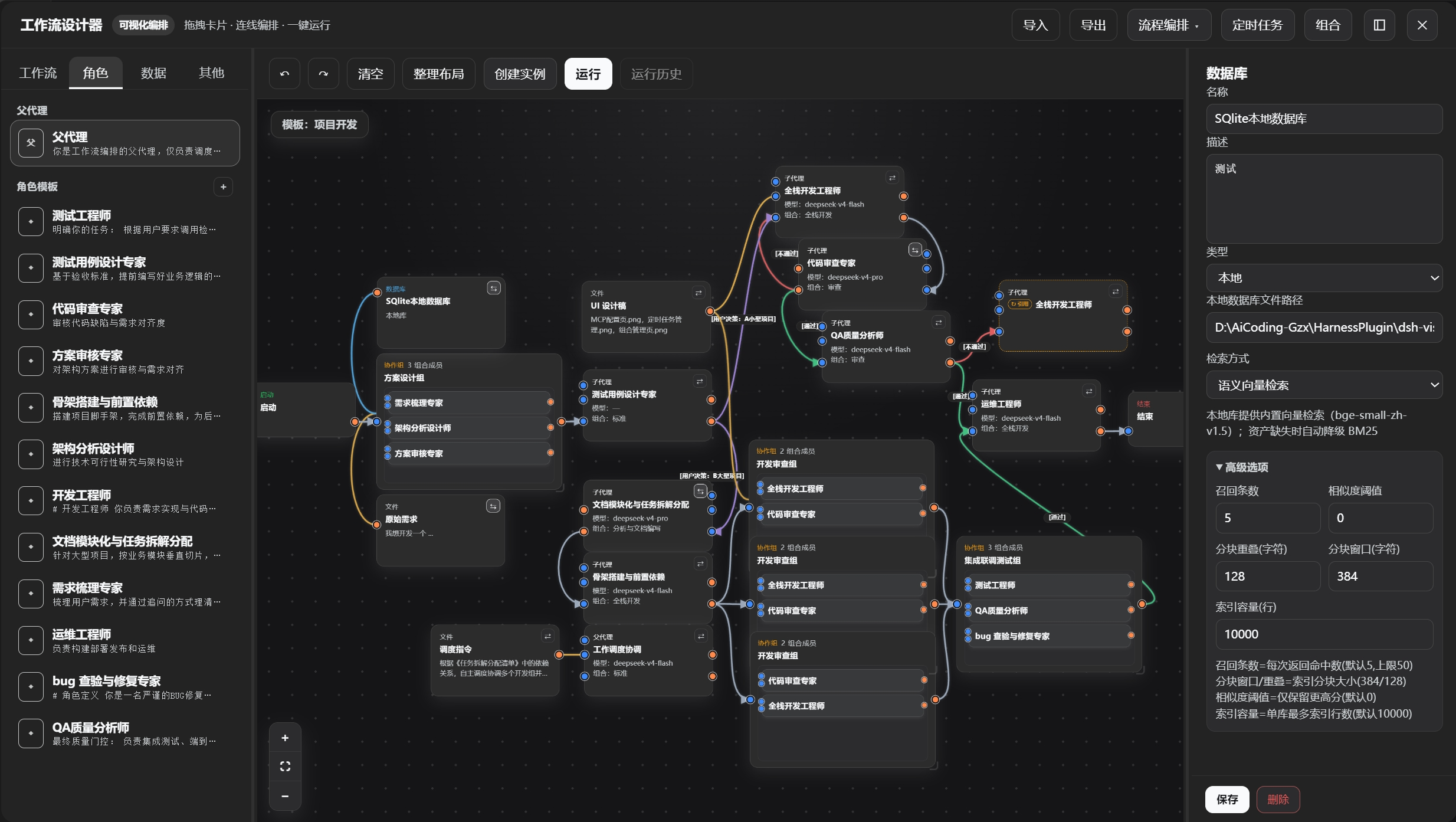

界面预览

Visual Workflow

为 DeepSeek Harness 量身打造的可视化多 Agent 工作流设计器

English · 简体中文

核心亮点

✦ 拖拽式编排

零代码拖拽连线，纯 SVG 画布流畅交互、撤销重做一应俱全；无限画布、一键整理，复杂工作流触手可及。

✦ 双模式架构

流程编排模式：长流程多 Agent 智能调度，父代理自主推进，支持断点续跑与运行中实时编辑；

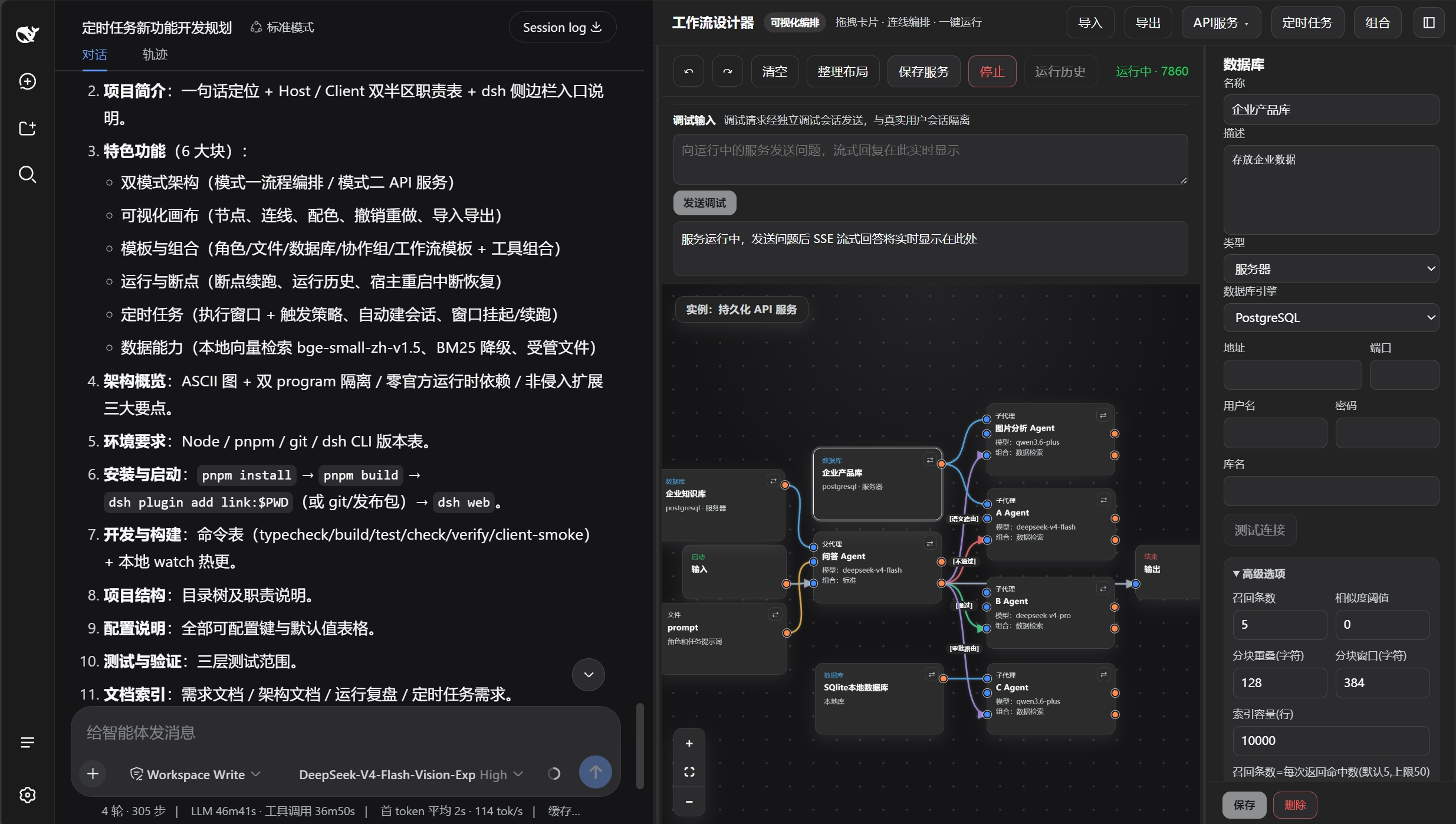

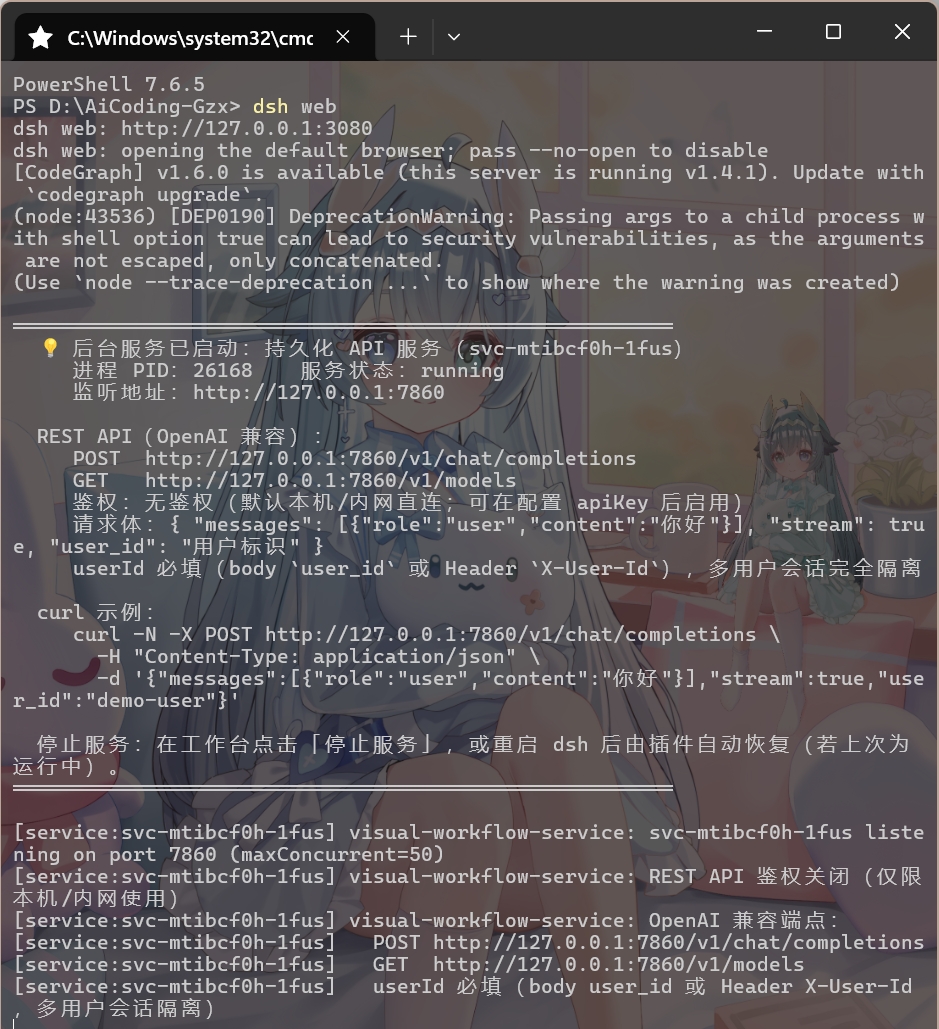

API服务模式：一键发布为独立 REST API 服务（OpenAI 兼容协议），多租户会话隔离，端口自动分配。

将 DSH 作为独立后端服务部署，持久化无头Agent 后台运行，可连接外部APP（如QQ机器人、飞书）或自建前端。

✦ 画布双向同步

画布修改保存后，编排器实时感知最新拓扑（新增节点/连线即时生效）；运行状态（节点高亮、状态徽标）实时回显画布；双向变更防回环，运行锁保护跨会话冲突，编排与画布始终一致。

✦ 深度自定义

每个子代理节点独立配置 system prompt、LLM 模型、思考强度、工具组合（内置预设 / 自定义组合）及 ReAct 迭代上限、回流重试上限；父代理亦可自由选择模型与调度模板，满足精细化编排需求。

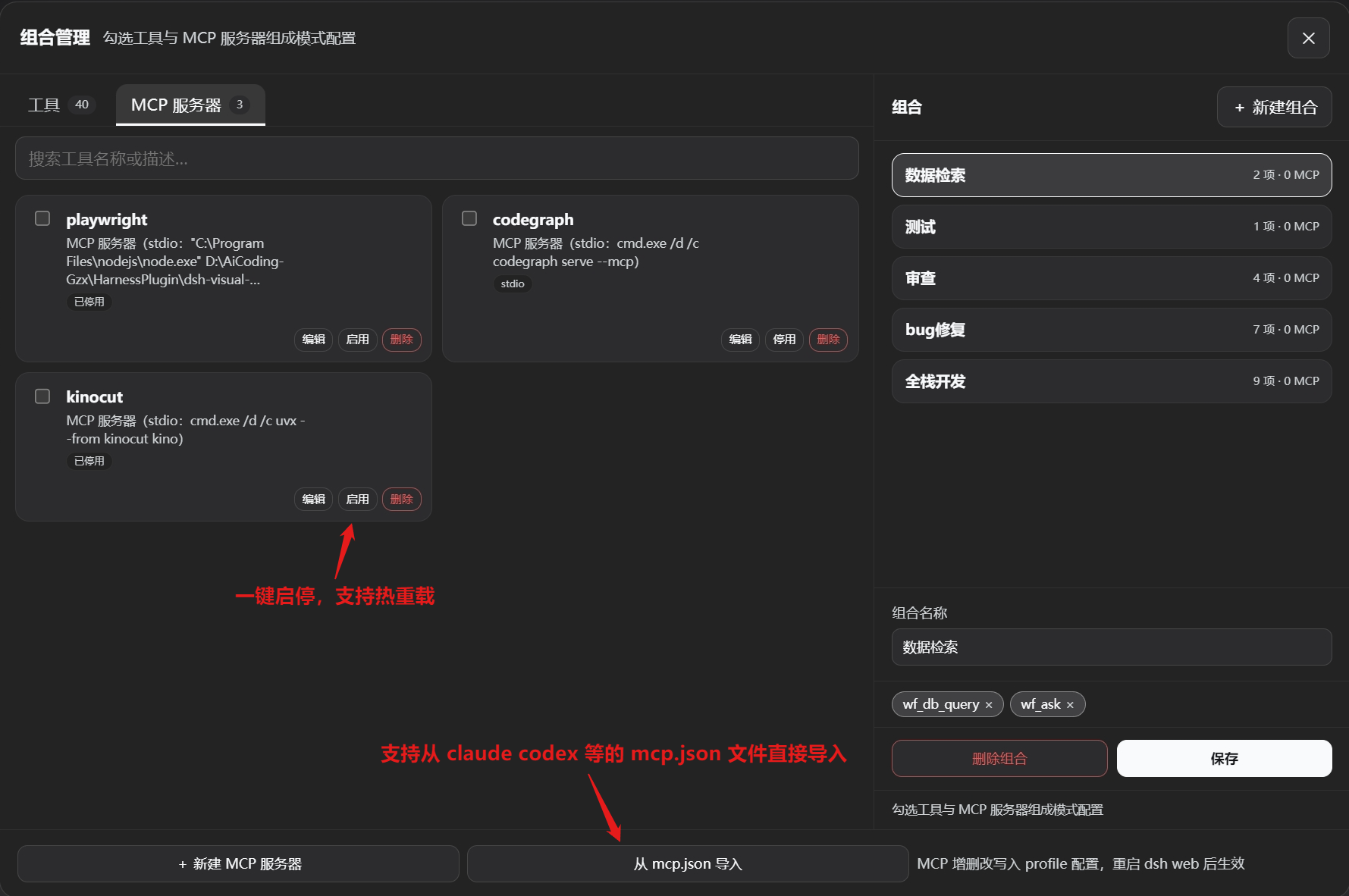

工具自由组合分配给各个代理，避免无用工具占据上下文；mcp服务器只需一行配置自动注册并支持热重载即时生效。

✦ 协作组与虚拟节点

将多个角色节点拖入协作组，组内 Agent 并行执行并通过 wf_ask_agent 相互通信；虚拟节点作为主节点的别名引用，共享同一执行实例，拓扑复用更灵活。

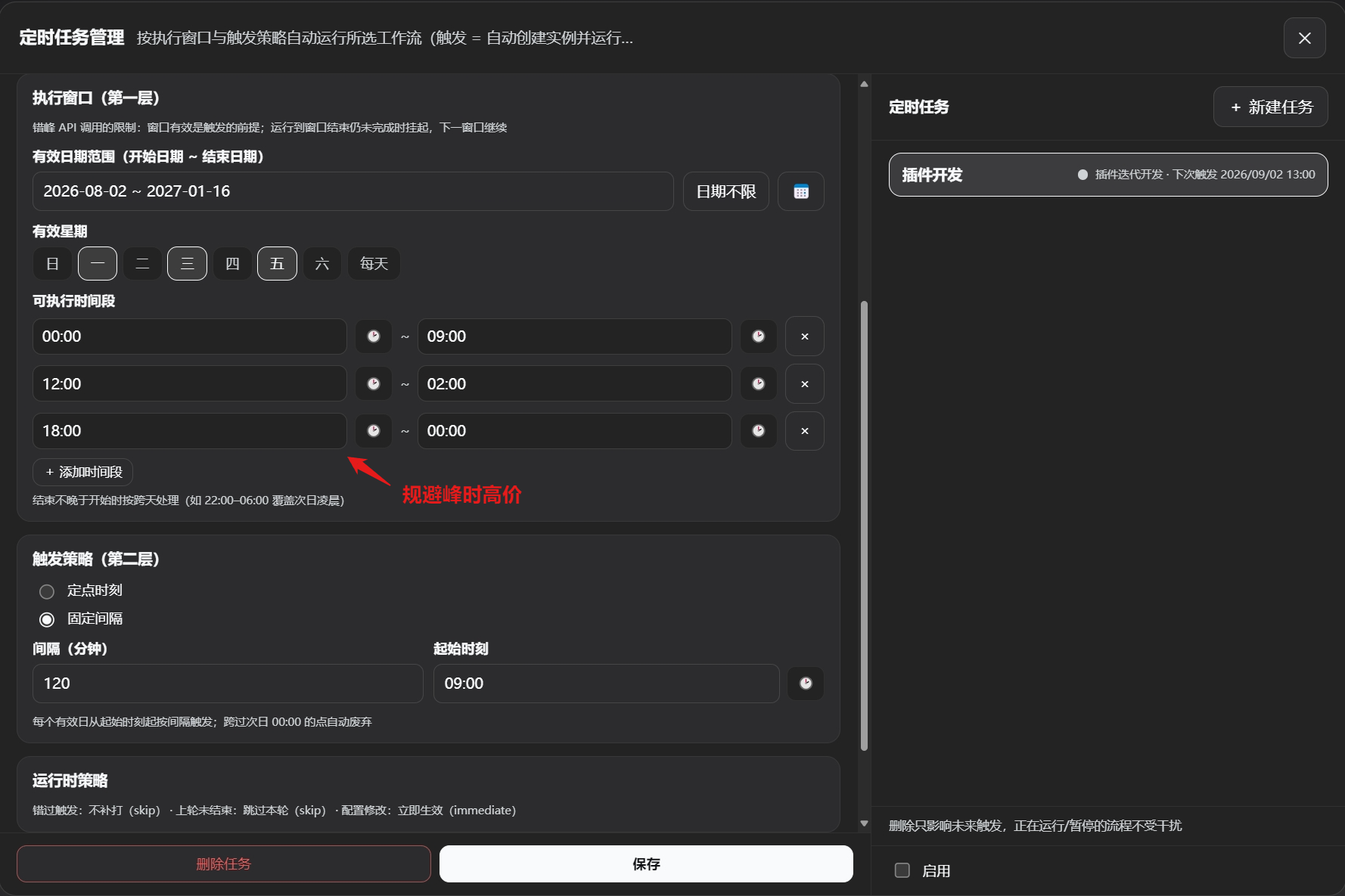

✦ 定时触发

工作台内置定时任务，选择工作流模板配置执行窗口与触发策略，自动创建实例并运行，错过窗口自动挂起/续跑，支持错峰调用api，省钱又省心。

全自动化运维管理，定时自动运行工作流，可支持峰谷时段错时调用，自动暂停，保存流程数据，谷时自动运行。

✦ 零官方包依赖

所有 DSH 生态服务（LLM、子代理、工具、用户问题等）均通过 ctx.get() 运行时解析，Host 工具以纯对象定义注册，插件自身无任何官方包编译时依赖，升级兼容性更强。

核心概念

概念	说明
模板	角色/文件/数据库/工作流的“蓝图”，存储在 `~/.dsh/visual-workflow/`；模板与实例深拷贝解耦，修改模板不影响已生成节点
实例	工作流或服务的具体运行实例（`workflows/` 与 `services/`），只能从工作流模板创建，可在画布中编辑并保存
节点	画布上的卡片，分为父代理、子代理、文件、数据库、阶段（启动/结束/暂停）、协作组、虚拟节点
连线	传递流程方向（流程线）、上下文内容（上下文线）、数据库标识（数据库线）；流程线可带条件标签（通过/不通过/内容），由父代理语义判断
父代理	编排的核心调度者，模式一中负责监督与调度（不执行具体任务），模式二中为最终回答者；可由用户指定调整编排流程
子代理	任务执行者，独立配置 persona、模型、工具等，由父代理按需创建与调度
编排	主 Agent 使用 `wf_run_node` / `wf_ask` / `wf_finish` 等工具自主推进流程，控制节点状态
模式	插件提供两种运行模式：流程编排模式（模式一）与 API 服务模式（模式二），通过顶栏切换，分别存储于不同目录
断点续跑	流程暂停或宿主意外中断后，已执行节点状态持久化，恢复后不重跑，从断点继续
协作组	将多个角色节点组合为一个并行执行单元，组内 Agent 可自由通信，组整体完成后再触发后续流程
虚拟节点	主节点的别名引用，不存储独立配置，共享主节点的执行实例，用于拓扑复用

区别：不同于官方 subagent 调度只能传递父的工具和模型，wf_run_node 创建的子代理节点可以自由组合任意工具、设定不同模型和系统提示词（system prompt）。

节点卡片

1. 角色节点（任务执行单元）

卡片形态（左 3 入、右 2 出）：

        ┌─────────────────────────┐
  左一 ●│  [角色卡片] 标题          │● 右一
（数据库）│  类型徽标 / 模型 /       │（上下文）
  左二 ●│  工具组合徽标            │● 右二
（上下文）│                         │（流程出）
  左三 ●│                         │
（流程入）│                         │
        └─────────────────────────┘

接点	名称	语义
左一	数据库输入	连接数据库节点，注入检索/查询工具
左二	上下文输入	接收上游上下文（不连接则不继承）
左三	流程输入	控制执行顺序
右一	上下文输出	向下游传递本节点产出
右二	流程输出	顺序执行/条件分支（通过/不通过/内容）

属性配置：

配置项	说明
名称	节点名称
system prompt	文本输入或引用 .md，设定角色系统提示词
LLM 模型	独立选择 provider + model
思考强度	与官方下拉一致
工具组合	内置预设（标准/极简/ptc/创造）+ 自定义组合（组合管理中创建）
ReAct 迭代上限	软截停：达上限后强制收尾（不发起新工具调用，输出已有结论），默认 50
回流重试上限	节点级尝试计数护栏，默认 3
输入/输出数据结构	文本/JSON 描述（辅助模型理解）
系统提示词开关	控制官方系统提示词注入（默认开启）；两个开关分别控制官方 persona 和工具文本注入

虚拟节点：点击“复制”可生成虚拟节点（虚线边框 + “↻ 引用”角标），与主节点共享配置与执行实例，删除主节点时级联清除。

2. 文件节点

文件内容直接存于模板（文本 / PDF 提取文本 / 图片等非文本文件以受管路径存储）
右侧属性面板可上传/替换文件，保存后所有引用节点同步
功能：用于给角色节点注入提示词、需求、压缩摘要等上下文
文本内容注入上限默认 20000 字符，超出截断并提示；非文本仅注入受管路径，代理通过官方读取工具访问

3. 数据库节点

本地类型：支持 SQLite 文件，内置向量检索（bge-small-zh-v1.5，CPU 推理；模型资产缺失/加载失败自动降级 BM25）
服务器类型：支持 MySQL / PostgreSQL，提供结构化只读查询与向量检索（本地构建索引）
右侧面板可配置连接信息、测试连接，并调整检索高级选项（召回条数、分块窗口、相似度阈值、索引容量）
数据库检索，转换为 wf_db_query 工具（单工具三模式：search/query/schema）供代理调用，代理需通过 db-in 连线获得该工具

4. 阶段节点

启动（模式一） / 输入（模式二）：流程入口；模式二下自动接收外部用户问题作为初始上下文
结束（模式一） / 输出（模式二）：流程终点；模式二下汇聚父代理最终输出并流式返回
暂停（仅模式一）：流程门，运行至此暂停并保存断点（人工审查点），再次运行从右出继续

5. 协作组节点

将多个角色节点拖入协作组，组内角色并行启动（组内角色仅保留上下文/数据库连线）
协作 Prompt 追加到每个成员的首条用户消息末尾，并自动列出所有成员的 ID 与角色名称
组内 Agent 通过 wf_ask_agent 阻塞通信、通过 wf_ask 向用户交流提问
组卡片左入流程、右出流程；组内成员节点支持跨组上下文/数据库连线
卡片支持拉伸（八方向），内部成员列表可滚动

连线

连线类型与颜色：

连线类型	语义说明	颜色
流程连线	控制执行顺序	⚪ 冷灰 / 银白
上下文连线	传递文本内容、文件索引	🟡 琥珀金
数据库连线	传递数据库服务标识	🔵 天蓝
条件：通过	条件判断为真，执行该分支	🟢 翠绿
条件：不通过	条件判断为假，执行该分支或回流	🔴 珊瑚红
条件：内容	自定义语义判断（路由标签）	🟣 紫罗兰

编辑条件后，条件颜色覆盖初始颜色；条件判断由父代理进行语义判断。

编排工具

各 Agent 通过以下工具自主调度（插件提供护栏与持久化）：

工具名称	参数	功能说明
`wf_run_node`	`nodeId` – 节点ID `thinking?` – 思考强度 `iterationLimit?` – ReAct 迭代上限 `retryLimit?` – 回流重试上限	异步启动节点子代理，立即返回 `started`；若为暂停节点则返回 `paused` 并持久化断点。
`wf_run_node_wait`	`nodeId` – 节点ID `thinking?` – 思考强度 `iterationLimit?` – ReAct 迭代上限 `retryLimit?` – 回流重试上限	阻塞等待节点执行完成，返回 `ok/fail` 及最终输出。
`wf_ask`	`questions[]` – 问题列表（支持多问） `options?` – 可选项配置 `multi_select?` – 是否允许多选	向用户提问，渲染官方提问卡片，阻塞等待用户回答。
`wf_ask_agent`	`cmd: ask/reply/resolve` – 命令类型 `targetChildId` – 目标代理ID `message?` – 消息内容 `askId?` – 提问ID（用于回复/裁决）	Agent间阻塞通信：`ask` 发起提问并挂起，`reply` 定向回复，`resolve` 由父代理进行超时裁决（继续/重发/终止）。
`wf_db_query`	`dataId` – 数据节点ID `mode: search/query/schema` – 查询模式 `query?/sql?` – 查询语句 `topK?` – 返回条数	数据库只读访问：向量检索、结构化查询（仅 SELECT）、查看表结构。
`wf_finish`	`status?` – 完成状态（completed/failed） `summary?` – 总结信息	工作流收尾，标记完成或失败，释放运行锁（幂等）。

安装（Windows）

bash
dsh plugin --profile web add "github:GZX2211/dsh-Visual-Workflow#main"

重启 dsh web，左下角设置上方“工作流”按钮即入口（点击展开工作台）。

验证挂载：

bash
dsh --profile web --dump-config | findstr "visual-workflow"

卸载：

bash
dsh plugin --profile web remove dsh-visual-workflow

安装问题速查

出现 Host key verification failed 报错

在 PowerShell 或 CMD 中执行：

bash
git config --global url."https://github.com/".insteadOf "git@github.com:"

pnpm 拦截提示：声明了 prepare，需要allowBuilds（常见）

文件管理器定位：%USERPROFILE%\.dsh\profiles\web\pnpm-workspace.yaml，把报错中给出的包名添加到 allowBuilds 列表里，保存再重新安装。

快速开始

新建工作流模板 – 左侧「工作流」→ 下方模板区点击 ＋ 创建空白模板
创建角色模板 – 左侧「角色」→ ＋ → 配置 prompt / 模型 / 工具组合 → 保存
拖拽至画布 – 从左侧拖入角色/文件/数据库/阶段/协作组等模板，生成节点
连线 – 从右侧输出点拖到左侧输入点（flow 控制顺序，ctx 传递上下文，db 注入数据工具）
创建实例并运行 – 点击画布上方「创建实例」（或直接点击「运行」，自动创建实例），模式一启动流程；模式二点击「运行」启动 API 服务
实时编辑 – 运行中可修改画布并保存，后续调度即时生效；节点状态高亮回显，支持撤销/重做
断点续跑 – 暂停节点或关闭窗口后，再次运行从断点继续；历史面板可查看所有 run 记录并恢复中断的流程

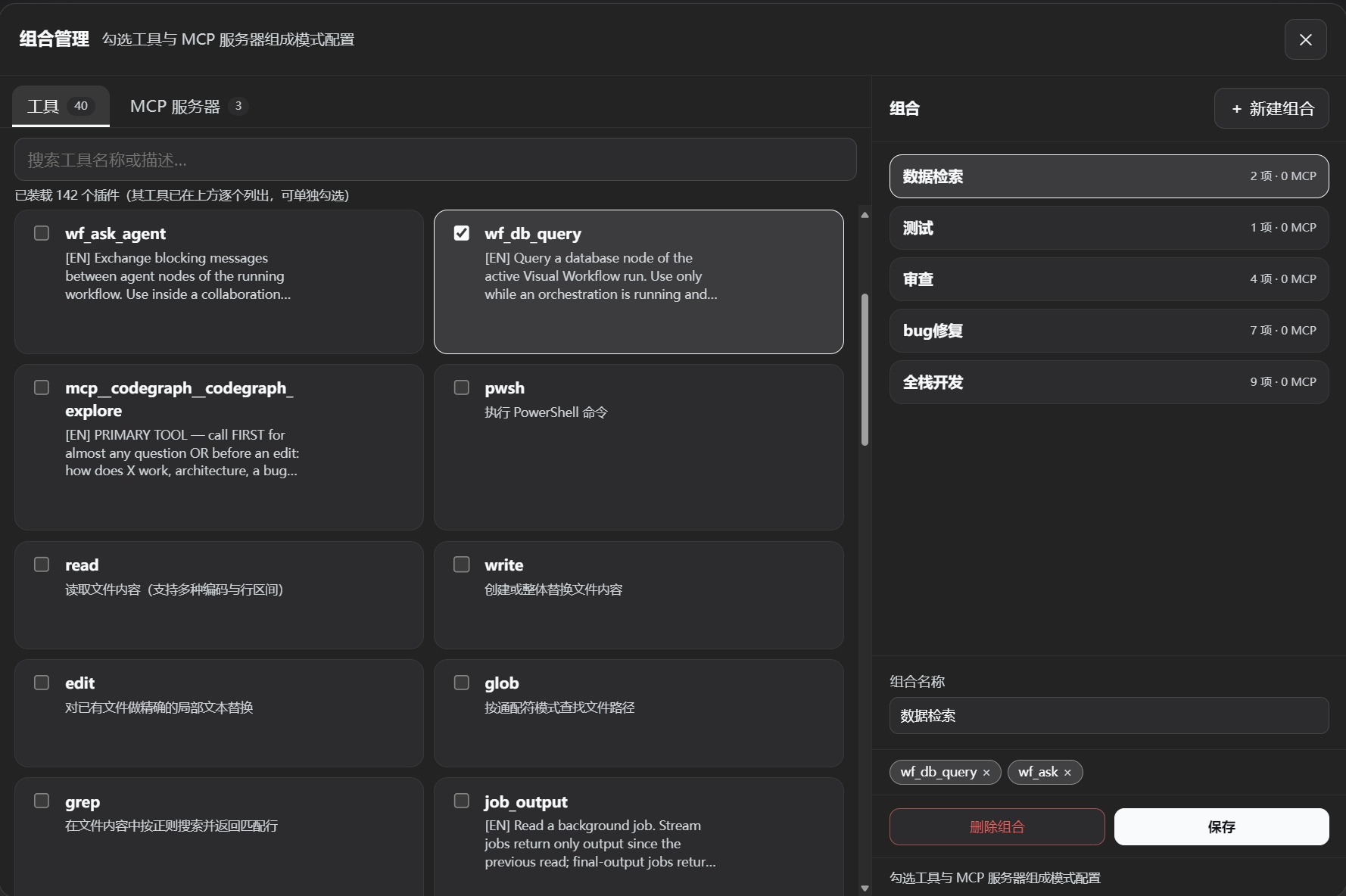

模式切换：顶栏「模式」下拉选项可选择运行的模式，模式一面向长流程定时编排，模式二面向持久化API服务。 组合管理：顶栏「组合」按钮可创建自定义工具组合（官方工具/自建工具 + MCP 服务器），在角色模式中选用。 定时任务：顶栏「定时任务」入口，选择工作流模板，配置执行窗口与触发策略，即可自动调度运行。

数据存储

所有文件位于 ~/.dsh/visual-workflow/，原子写入（临时文件 + fsync + rename），人可读 JSON：

workflows/          # 模式一实例（按会话隔离）
services/           # 模式二实例（按会话隔离）
flow-templates/     # 工作流模板（全局共享）
roles/              # 角色模板
files/              # 文件模板
databases/          # 数据库模板
combos.json         # 自定义工具组合
runs/               # 运行历史（run 快照，含断点数据）
orchestrations/     # 每次运行的编排事实源（供父代理读取）
data/files/         # 受管非文本文件拷贝
data/vector/        # 向量索引文件（按 dataId）
scheduler/          # 定时任务定义与触发记录
services/*.sessions.json  # 模式二 userId↔sessionId 映射

配置

在 cordis.patch.yml 中可覆盖默认值：

yaml
1- insert:
2    - id: visual-workflow
3      name: dsh-visual-workflow
4      config:
5        dataDir: !!js dshHomePath('visual-workflow')
6        servicePortBase: 7860
7        apiKey: null
8        maxConcurrentPerService: 50
9        wfAskAgentTimeoutMs: 120000
10        runIdleTimeoutMs: 1800000
11        reactIterationLimitDefault: 50
12        retryLimitDefault: 3
13        outputFullLimit: 102400
14        documentTextLimit: 20000
15        embeddingModelDir: null
16        embeddingEndpoint: null
17        runPollMs: 2000

各配置项含义详见架构文档.md §2.2。

本地开发

bash
git clone https://github.com/GZX2211/dsh-Visual-Workflow.git
cd dsh-visual-workflow
pnpm install
dsh plugin --profile web add "link:$PWD"

常用命令：

bash
pnpm build         # 构建 Host（tsc）+ Client（tsdown）
pnpm test          # 单元测试（vitest）
pnpm client-smoke  # Client 冒烟测试
pnpm check         # 全量检查（类型+测试+构建+smoke）
pnpm verify        # 同上（门禁）

修改 Client 需重新构建并硬刷新浏览器；修改 Host 需重启 dsh web。

目录结构（核心）

dsh-visual-workflow/
├── src/
│   ├── host/                     # Host 插件
│   │   ├── shared/               # 前后端共享纯类型契约
│   │   ├── storage/              # 原子存储（FlowStore）
│   │   ├── orchestrator/         # 运行锁、断点状态机、双向同步
│   │   ├── agent/                # 子代理执行引擎、护栏、提示词注入
│   │   ├── tools/                # wf_* 工具注册
│   │   ├── remote/               # GUI API 端点
│   │   ├── service/              # 模式二服务管理器（fork/端口池/恢复）
│   │   ├── embedding/            # 本地向量嵌入与索引
│   │   ├── scheduler/            # 定时任务引擎
│   │   └── prompts/              # 编排/节点任务提示词模板
│   └── client/                   # WebUI 源码
│       ├── studio/               # 主状态机（useReducer）
│       ├── components/           # 画布/面板/组合/历史/定时任务等
│       ├── hooks/                # 职责单一 hooks
│       └── lib/                  # 纯逻辑（remote/graph-model/bundle）
├── tests/                        # 单元 + 集成测试
├── scripts/                      # 构建与 watch 脚本
├── assets/models/                # 本地嵌入模型资产
├── cordis.patch.yml              # Web profile 挂载层
├── serve.patch.yml               # 模式二服务进程组合层模板
├── docs/                         # 需求文档 / 架构文档 / MCP注册指南
└── package.json

未来规划

组合依赖深度处理（冲突探测）
更多节点类型（HTTP 请求、条件判断、循环等）
第三方平台适配器（飞书/企微）接入模式二
界面交互细节优化（侧边栏拖动更换布局）
工作流提示词优化（命令执行准确度、异常处理）
API 服务优化（运行日志、错误提示）
工具优化（合并工具缩减上下文）
父代理工具白名单配置（支持装卸，缩减无用上下文）
